【製品名】車両用格納型サイドステップ
【特許番号】特許第7201182号(P7201182)
【特許登録日】令和4年12月26日(2022.12.26)

＜特徴＞

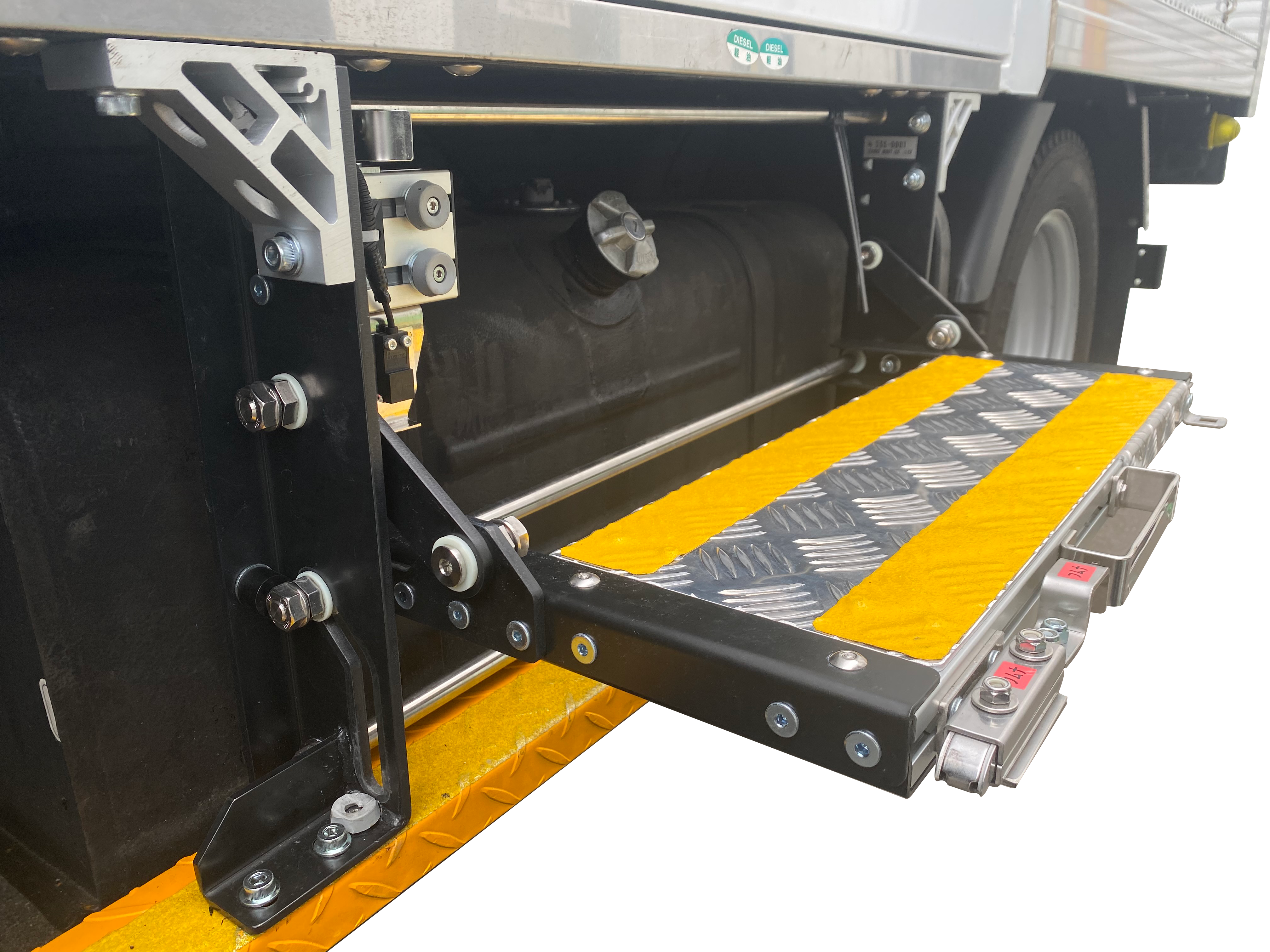

トラック等の車体側面の下部において、大きなステップ板を車体の側面において地上からある程度の高い位置において展開し維持でき、また自動車の走行中にロック機構が外れたり、又はロック機構の掛け忘れがあったときでもステップ板が展開することを防止して安全に走行できる車両用格納型サイドステップです。
燃料タンク等の装備品があっても取り付けできる省スペース設計となっておりますので、幅広い車種に対応可能です。

＜仕様＞
耐荷重：200kg　重量：9.5kg
取付部品：1kg～10kg（シャーシ及びボデー仕様によって異なります。）
電源：DC24（センサ、安全機能回路用）
材質：踏板ｱﾙﾐ型材+縞板 ﾌﾚｰﾑ:ｽﾁｰﾙ ｼｬﾌﾄ:ｽﾃﾝﾚｽ
踏板有効寸法：496㎜×186㎜　オフセット：36㎜
全長：778㎜　全高：338～347　全厚：82㎜

＜取り付け必要スペース＞
サイドバンパーボデー長さ寸法：800mm以上　サイドバンパーボデー高さ寸法：343mm以上　奥行き寸法：87mm以上
※取付に必要な強度が確保できない場合、サイドバンパーステーやその他補強材の取付が必要になる場合がございます。

＜ロック方式＞
格納ワンタッチロック、展開トリガー開放

＜安全装置＞
キャブ内：未格納警告ランプ、走行時未格納警告ブザー、未格納エンジンスタートインタロックリレー
